Сервопривод – устройство для управления подвижными частями оборудования. Обычно он состоит из привода (электродвигателя), датчика обратной связи и блока управления. Задача сервопривода в горелках – устанавливать положение воздушной или газовой заслонки согласно настройкам. Это позволяет контролировать процесс горения и достигать максимального КПД.
Сервоприводы Lamtec – яркий пример того, как точное и надежное управление затвором может повысить общую эффективность и безопасность газовой системы. В обзоре рассказываем о технических достоинствах устройств и актуальных моделях. Даем рекомендации по выбору сервопривода.
Технические достоинства сервоприводов Lamtec
Положительный опыт эксплуатации сервоприводов Lamtec говорит о многом. Но прежде всего о технической и конструктивной надежности таких устройств.
От того, насколько точно и быстро заслонка занимает нужное положение, зависит состав газовоздушной смеси, а значит и процессы горения в топочной камере. Поэтому корректная и четкая работа приводов крайне важна.
Сервопривод для горелок представляет собой исполнительный механизм. За его работу отвечает топочный автомат либо менеджер горения – электронный блок управления горелкой.
Модель привода подбирают с учетом особенностей системы автоматики и параметров оборудования.
К главным достоинствам сервоприводов марки Lamtec относятся:
- высокоточное позиционирование – точность контроля большинства моделей составляет ±0,5°, что обеспечивает практически нулевое отклонение от заданного положения
- быстродействие – поворот заслонки на угол 90° может выполняться всего за 5 секунд, причем у ряда приводов этот параметр программируется, например, такая возможность реализована в модели Lamtec 662R5003-0
- высокий класс защиты от проникновения пыли и влаги у большинства моделей – IP54 и IP65, позволяет работать в сложных условиях эксплуатации
- внушительный рабочий ресурс – сервоприводы обеспечивают как минимум два миллиона циклов «вперед-назад»
- большой диапазон рабочих температур – приводные устройства способны стабильно работать при температуре -20…+60°C
Кроме того, есть сервоприводы с трехпозиционным управлением задвижкой. Например, модель Lamtec 662R2111, оснащенная синхронным электродвигателем и двумя концевыми выключателями, ограничивающими ход. В этом же приводном устройстве предусмотрен потенциометр обратной связи Novotec, обеспечивающий индикацию положения.
Немаловажное качество – конструктивная прочность сервоприводов Lamtec. В зависимости от модели, устройства выполняются в корпусе из литьевого алюминия или листовой лакированной стали. Применение металла обеспечивает объемную жесткость, ударную прочность и долгий срок службы.
Актуальные модели сервоприводов Lamtec
Под различные технические требования, условия эксплуатации и варианты монтажа, компания предлагает разные сервоприводы. Важно выбрать именно тот вариант, который будет совместим с характеристиками котла, горелочных устройств и блоками управления.

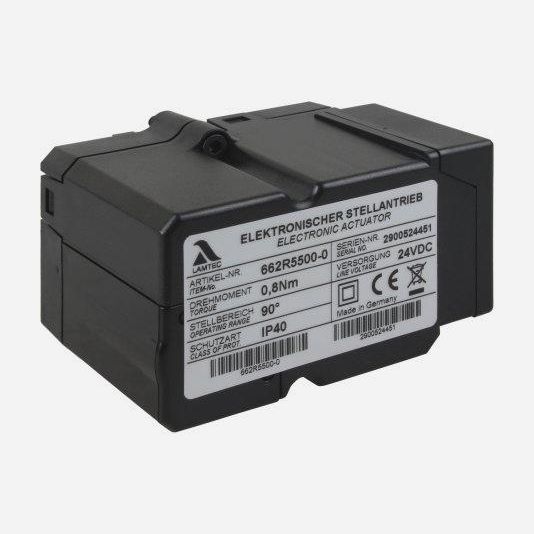

Сервопривод Lamtec 662R5500-0 предназначен для установки в горелки Baltur и высокоточного позиционирования воздушной либо газовой заслонки. С помощью приводного устройства с крутящим моментом 0,8 Н·м обеспечивается оптимальное соотношение газа и воздуха, что повышает эффективность сгорания. Время открытия заслонки на 90° задается программно. Достоинство модели – противоударный корпус с основанием из алюминия и пластиковым кожухом.
Сервопривод Lamtec 662R2127 – более мощный вариант с крутящим моментом 6 Н·м, высокой степенью защиты корпуса IP54 и потенциометром обратной связи по положению. Служит для приведения в действие заслонок и клапанов оборудования, сжигающего топливо. Время поворота заслонки на 90° – 60 секунд. В устройстве предусмотрены концевые выключатели с заводской регулировкой, доступно точное ручное регулирование с помощью отвертки.
Модель Lamtec 662R5009-0 обеспечивает быстрое переключение положения заслонки на 90° – за 15 секунд, при этом время может программироваться. Характеристики крутящего момента составляют 9 Н·м, защиты от пыли и влаги – IP54. Сервопривод выполнен в металлическом корпусе с крышкой из прочного пластика.
Трехпозиционный серводвигатель Lamtec 662R2112 с крутящим моментом 20 Н·м, двумя концевыми выключателями и двумя дополнительными переключателями, обеспечивающими свободную настройку. В модели предусмотрены один потенциометр, прочный стальной корпус с высоким классом защиты – IP65. Это указывает на высокую стойкость сервопривода к наличию влаги или запыленности воздуха. Открытие заслонки на 90° производится за 60 секунд.
Рекомендации по выбору сервопривода
Выбирая сервопривод, нужно учитывать не только технические параметры оборудования. Важны и другие качества, которые послужат правильной эксплуатации. Например, стоит обратить внимание на то, как регулируется поворот заслонки: ручным или автоматическим способом.
Когда в сервоприводе предусмотрен потенциометр, устройство обеспечивает более точное позиционирование заслонки. Угол ее наклона задается, исходя из оптимального соотношения «газ-воздух». Такое решение особенно эффективно для закрытой топочной камеры. Если потенциометр не предусмотрен, а встроен только механический контроль положения, приводные устройства подбирают для котельного оборудования с камерой открытого типа.
На выбор сервопривода влияет и время, за которое он полностью открывает заслонку. В ряде случаев, это критически важно. Особенно для котельных установок с закрытой камерой сгорания. Приемлемое время срабатывания в таком случае – 3–9 секунд.
Помимо этого, необходимо проверить соответствие рабочих температур в паспорте сервопривода температурным условиям в месте его установки. Практически все модели Lamtec рассчитаны на большой диапазон параметров: -20…+60°C, поэтому проблем при их эксплуатации не возникает.
