Работу горелок обеспечивает комплекс функциональных устройств: трансформатор розжига, топливный насос, запорно-регулирующая арматура, устройства автоматики. К последней группе аппаратов относится топочный автомат, а также его более продвинутая полнофункциональная версия – менеджер горения. Это неотъемлемые компоненты системы горения, предназначенные для контроля и управления работой горелочного устройства.
Что такое топочный автомат и менеджер горения

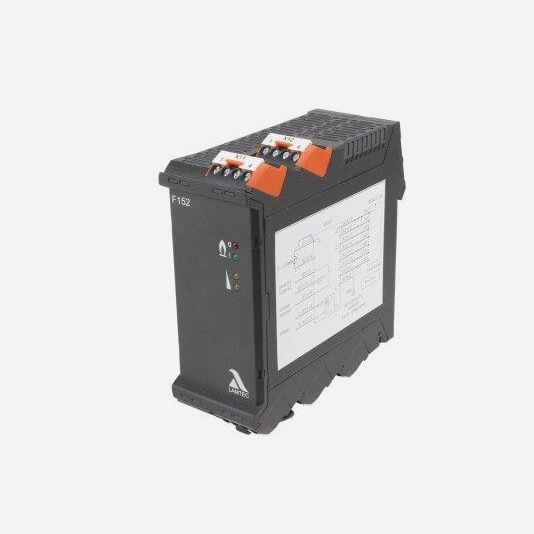

Топочный автомат представляет собой устройство, имеющее фиксированные настройки и световые индикаторы. Иногда средства индикации могут отсутствовать. Прибор управляет наддувной или атмосферной горелкой и контролирует их рабочие параметры по избежание аварийных ситуаций. При эксплуатации, топочный автомат выполняет следующие функции:
- Проверяет и контролирует запуск горелки и всех подключенных к топочнику элементов, при подаче питания и запросе на тепло
- Контролирует значения сетевого напряжения, сразу после его включения
- При выполнении условий стартового теста, обеспечивает одновременную подачу топлива на горелку и напряжения на запальное устройство
- При наличии ошибок, производит немедленную блокировку пуска горелки
- После того как фотодатчик либо электрод ионизации зафиксировал воспламенение, обеспечивает прерывание электропитания устройства розжига, с выходом горелки на штатный рабочий режим; в противном случае выдается ошибка и подача топлива блокируется
Отдельные топочные автоматы оснащают функцией аварийного оповещения, расшифровки неисправности, а также кнопкой для возможности перезапуска.

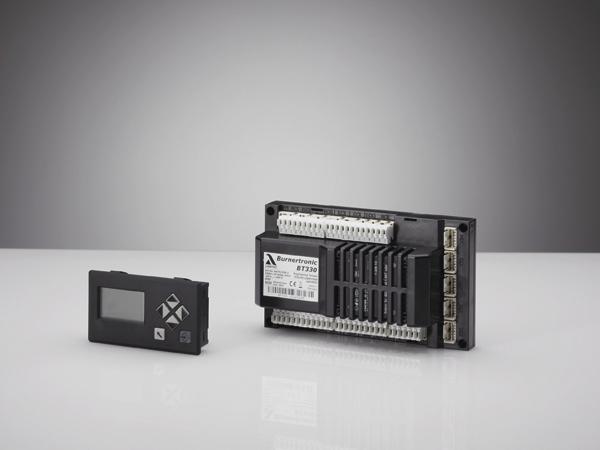

Менеджеры горения выполняют во многом схожие задачи. Вместе с тем они представляют собой более функциональное, доступное для программирования решение. Как правило, такие устройства оснащены дисплеем либо более детальной расширенной индикацией. В отличие от топочных автоматов, менеджеры горения используются преимущественно с вентиляторными горелками, зачастую называемыми наддувными из-за опции принудительной подачи воздуха.

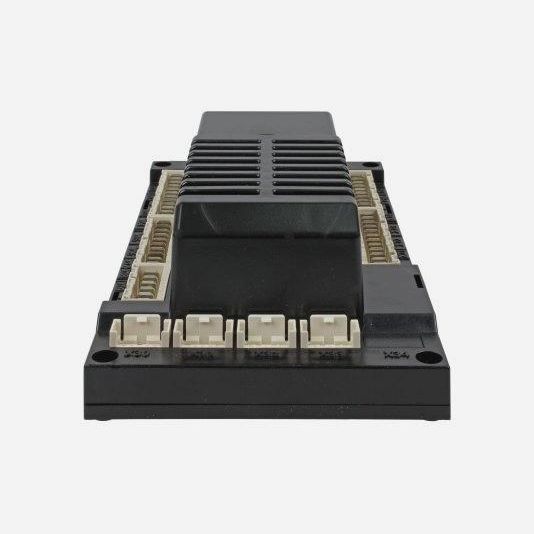

Конструктивно такие устройства представляют собой компактный блок с определенным числом входных и выходных каналов, для подключения внешних компонентов системы. Менеджеры горения позволяют проводить более точную настройку рабочих параметров и тем самым существенно сокращать количество расходуемого топлива, а также уменьшать концентрацию загрязняющих веществ в дымовых газах.
Помимо этого, в менеджерах горения определенных моделей предусмотрена возможность подключения к горелке дополнительного оборудования управления. Например, устройств для удаленного управления, преобразователей частоты, блока управления и индикации. Все это обуславливает практические и эксплуатационные преимущества для пользователей.
Основные неисправности и их причины
Сбой в работе топочного автомата, выполняющего ключевые задачи в организации корректной работы и безопасности системы горения, влечет существенные риски как для стабильности теплоснабжения, так и для самого персонала. Поэтому при выявлении малейшего отклонения от нормы, важно определить его причину и устранить неполадку. Причем зачастую причинами неисправности топочного автомата являются не поломки самого устройства, а сбои в работе связанных с ним рабочих звеньев. Это может быть:
- Потеря герметичности газовой регулирующей арматуры
- Обрыв предохранительной цепи
- Исчезновение сигнала пламени в процессе работы
- Сбой, вызванный проблемой с электромагнитной совместимостью
- Неверно установленное значение вентилятора в перечне характеристик
- Наличие потенциала в предохранительной цепи
- Поступление постороннего света на датчик в момент контроля и др.
Вместе с тем не исключены и собственные неисправности топочного автомата. Например, внутренняя ошибка системы и ЭМС, отказ процессора, перегрев устройства, связанный с повышенной температурой окружающей среды. Совокупность внешних и внутренних причин неизбежно приводит к утрате общей функциональности системы горения, а значит и к остановке нагрева теплоносителя для нужд отопления и горячего водоснабжения.
Диагностика и способ устранения неполадок
При проведении диагностики топочного автомата или менеджера горения, важно подходить к процессу планомерно. Это означает – последовательно исключить все причины, которые могут вызвать неисправности. Чтобы правильно организовать работу, необходимо придерживаться определенного алгоритма действий. При этом он может частично различаться, в зависимости от структуры системы и используемого в ее составе оборудования. Однако понимая, в каком именно порядке происходит розжиг, можно довольно легко выявить проблему.
Приступая к диагностике, необходимо отталкиваться от факта работы горелки. Если она не запускается, в первую очередь нужно проверить величину тока ионизации при розжиге горелочного устройства, посмотреть работают ли в принципе электроды розжига и проверить, как разжигается растопочная форсунка.
Если с электродами розжига все в порядке, при этом они работают не более пяти секунд, стоит проверить газовый клапан. При более длительной работе и наличии пламени, необходимо выполнить очистку, провести проверку зазоров электродов, жиклера форсунки, а также подачи воздуха. В случае отсутствия пламени, придется осмотреть форсунку в целом.
